GEZE Zusatzschere OL 90 N

GEZE Zusatzschere OL 90 N - Typ 030373 / 030377 oder 074509

Beschreibung:

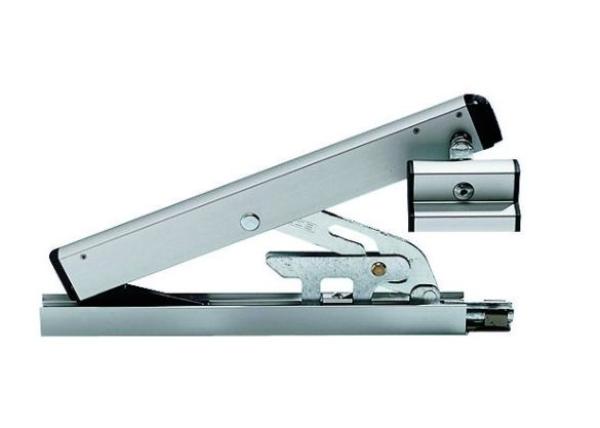

Der OL 90 N erreicht bei allen Flügelhöhen die volle Öffungsweite von 170 mm. Das flache Design der Schere und die Gestängeableitung erfordern nur geringen Platzbedarf über und seitlich des Fensterflügels. Komplett vormontierte Baugruppen erleichtern den Einbau.
Die Scheren und das Gestänge sind von vorn montierbar. Anschlagungenauigkeiten werden durch eine Andruckeinstellung automatisch ausgeglichen. Befestigungsschrauben sind nicht sichtbar, die klare Linienführung des OL 90 N wird somit nicht unterbrochen. Die Verriegelung in der Schere gewährleistet eine sichere Flügelverriegelung. Die leichte Scherenaushängung mit Hilfe der Auslösetaste ermöglicht eine Fensterreinigung von innen und außen.

Ausführung:

• GEZE Flachform- Oberlichtöffner OL 90 N
• Incl. Standard Flügelbock
• Für Holz,- Kunstoff oder Metallfenster geeignet
• Öffnungsweite max 170mm
• Für Ableitung LS oder RS verwendbar
• Verschiedene Oberflächen wählbar


Technische Daten:
Öffungsweite (max.) 170 mm

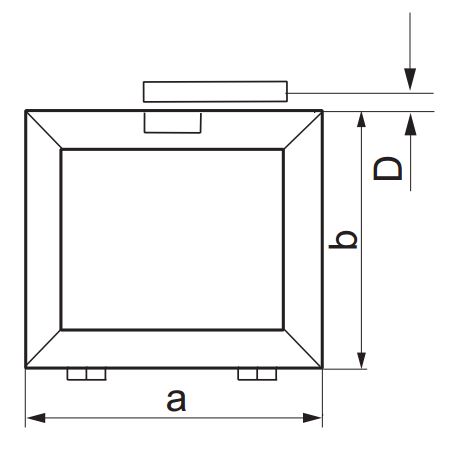

Flügelbreite (min.) 380 mm
Flügelhöhe (min.) 250 mm
Flügelgewicht (max.) 80 kg
Beschlaghub 54 mm

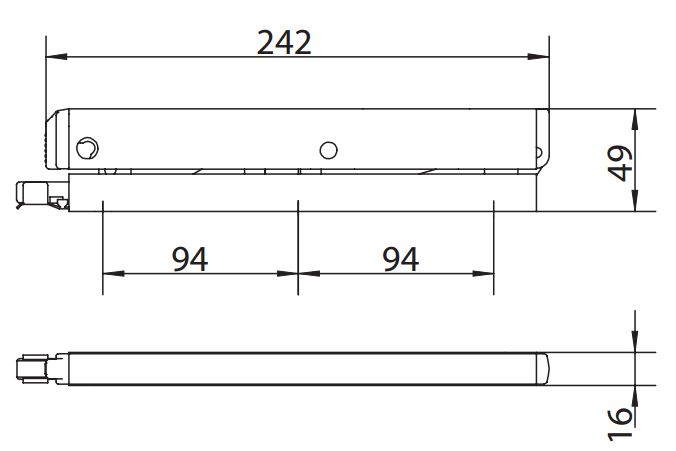

Länge 242 mm
Tiefe 49 mm
Höhe 16 mm
