GEZE Flexibles Gestänge ohne Zubehör
GEZE Flexibles Gestänge ohne Zubehör - Typ 022718 / 022720 oder 022721
Beschreibung:

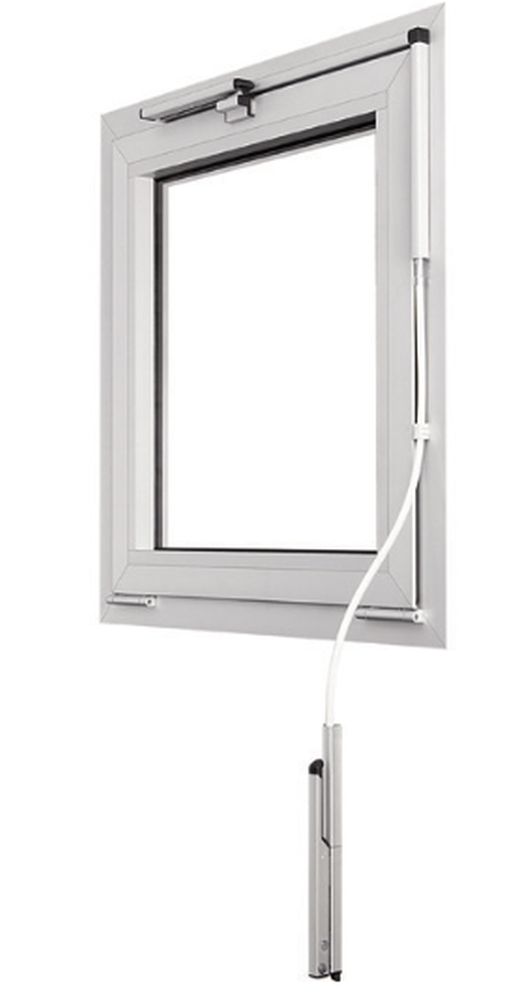

Simsübertragung mit flexiblem Gestänge für die Übertragung auf unterschiedliche Ebenen. Die Simsübertragung für die Oberlichtöffner ist einfach und anpassungsfähig.
Die Montage erfolgt schnell und problemlos, die Führung ist optisch ansprechend.
Hinweis:
Die flexible Simsübertragung ist nur für einen Flügel bis 1200 mm geeignet.
Ausführung:
Technische Daten:

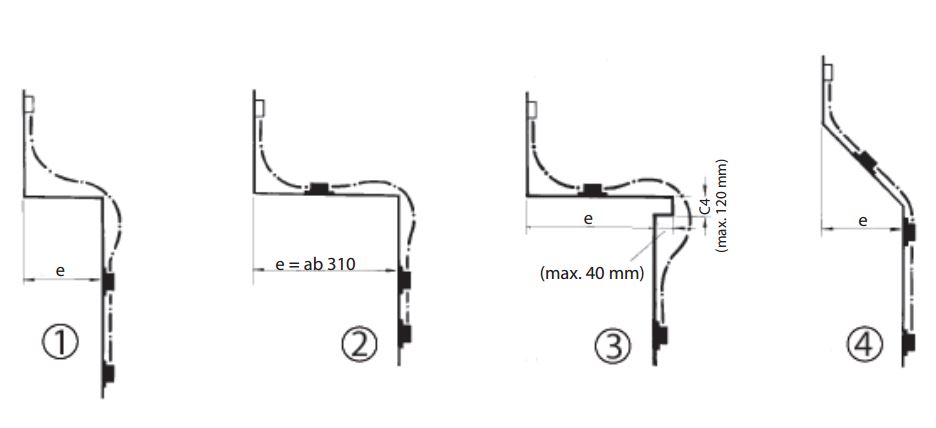

Übertragung mit Zugstange
1 = Sims mit Leibungstiefe e = bis 310 mm (Zuglänge 700 )
2 = Sims mit Leibungstiefe e = über 310 mm (Zuglänge 700 bis e = 380 mm)/(Zuglänge 1000 bis e = 680 mm)
3 = Sims mit Simsvorsprung (Zuglänge 700 bis e+e1 = 310 mm)/(Zuglänge 1000 bis e+e1 = 610 mm)
4 = Schräger Sims (Zuglänge 700 bis e = 380 mm)/(Zuglänge 1000 bis e = 680 mm)
e = Leibungstiefe
Beschreibung:
Simsübertragung mit flexiblem Gestänge für die Übertragung auf unterschiedliche Ebenen. Die Simsübertragung für die Oberlichtöffner ist einfach und anpassungsfähig.
Die Montage erfolgt schnell und problemlos, die Führung ist optisch ansprechend.
Hinweis:
Die flexible Simsübertragung ist nur für einen Flügel bis 1200 mm geeignet.
Ausführung:
- Flexibles Gestänge für Simsübertragung
- Ausführung ohne Handhebel und Zubehör
- Zuglänge von 700 / 1000 / 1250mm wählbar
- Oberfläche weiß
Technische Daten:
Übertragung mit Zugstange
1 = Sims mit Leibungstiefe e = bis 310 mm (Zuglänge 700 )
2 = Sims mit Leibungstiefe e = über 310 mm (Zuglänge 700 bis e = 380 mm)/(Zuglänge 1000 bis e = 680 mm)
3 = Sims mit Simsvorsprung (Zuglänge 700 bis e+e1 = 310 mm)/(Zuglänge 1000 bis e+e1 = 610 mm)
4 = Schräger Sims (Zuglänge 700 bis e = 380 mm)/(Zuglänge 1000 bis e = 680 mm)
e = Leibungstiefe
