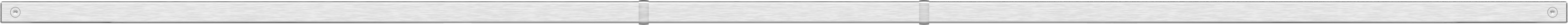

ECO Gleitschiene SR III – Gleitschiene für alle ECO Newton Gleitschienentürschließer
Gleitschiene – ECO Typ 5030049725
Hinweis:
Diese Gleitschiene ist ein Sonderartikel und vom Umtausch ausgeschlossen!
Produktmerkmale
Gleitschiene für 2 flügelige Türanlage mit Schließfolgeregelung stellt sicher, dass die Schließfolge von Stand- und Gangflügel in der vorgeschriebenen Reihenfolge erfolgt, d.h. der Gangflügel schließt immer nach dem Standflügel.
Beim Öffnen des Standflügels sorgen Bremskeile in der Gangflügel-Gleitschiene (mechanisch unabhängig von der Hydraulik des Türschließers) dafür, dass der Gangflügel stehen bleibt, sobald der Standflügel geöffnet wird. Geprüft nach EN 1158.
Zur direkten Verschraubung für Montage auf Bandseite.
Lieferung ohne Hebelarm, dieser ist Bestandteil des Türschließers.
Anwendungsgebiete
Montage der Anlage für DIN-L / DIN-R variabel einsetzbar. Die DIN Richtung ist vor Ort frei wählbar.
Öffnungswinkel: max. 175° (abhängig von der Falz- und Zargengeometrie).
Minimale Größe Standflügel: 360 mm (bei TS-41) bzw. 400 mm (bei TS-61)

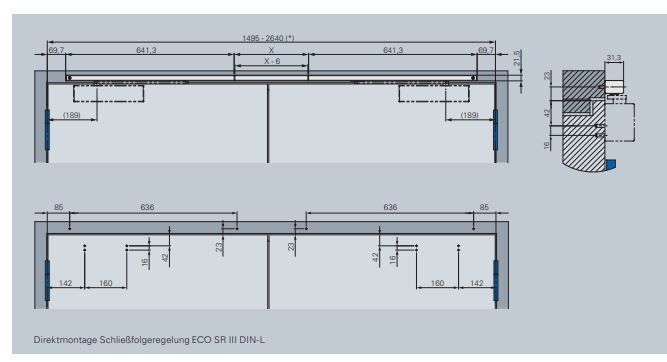

Ausführung für Bandseitige Montage - Bandabstand 1.495 – 2.640 mm
*Für geringere Bandabstände (min. Bandabstand 1.320 mm) müssen das GF Profil gekürzt und ggfs. die Türschließer versetzt werden. Beachten Sie hier die Hinweise in der Montageanleitung.
Für größeren Bandabstand (2.645 - 2.800 mm) bestellen Sie bitte zusätzlich die verlängerte Verbindungsstange VBS ECO SR III mit.
Für Vollpaniktüren ist der Einsatz der ECO Mitnehmerklappe MK 1 erforderlich!
Für alle ECO Newton Gleitschienentürschließer geeignet
Ausführung:
- ECO Typ 5030049725
- Gleitschiene SR III für 2 flügelige Türanlagen
- Lieferumfang ohne Hebelarm
- DIN LS und DIN RS Türen variabel einsetzbar
- Oberflächen RAL 9005 ECO schwarz
- Montage BS – Bandabstand 1495 - 2640mm
