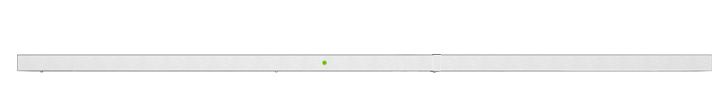

ECO Gleitschiene SR-EFR III Bandseite – Gleitschiene für alle ECO Newton Gleitschienentürschließer
Gleitschiene – ECO Typ 5030052223 oder 5030052225
Hinweis:
Dieser Gleitschiene ist ein Sonderartikel und vom Umtausch ausgeschlossen!
Produktmerkmale
ECO SR-EFR III Bandseite
Schließfolgeregelung mit zwei elektromagnetischen Feststellungen im Stand- und Gangflügel und integriertem Rauchmelder mit Verschmutzungsanzeige für alle ECO Newton Türschließer
Kompatibel zum Anschluss von: DRM ORS 142, TDS 247
Ansteuerung durch: Integrierten Rauchmelder mit Netzgerät und automatischer Kalibrierung zur Vermeidung von Fehlalarm. Anschluss: 230 V AC, IP 10, Schutzklasse I
Einsatzbereich: -15 bis +45°C, relative Luftfeuchtigkeit max. 95%
Feststellpunkt des Gangflügel/Standflügel: Haltekraft einstellbar (Empfehlung DIBt, DIN 18040 sowie DIN EN 12217: max. 80 N.)
Haltewinkel einstellbar: Gangflügel: 80º bis 130º, Standflügel: 80º bis 130º
Minimale Größe Standflügel: 360 mm (bei TS-41) bzw. 400 mm (bei TS-61)
Lieferung: Inkl. dazugehörigem Abdeckprofil, ohne Hebelarm, dieser ist Bestandteil des Türschließers
Für Vollpaniktüren ist der Einsatz der ECO Mitnehmerklappe MK 1 erforderlich!

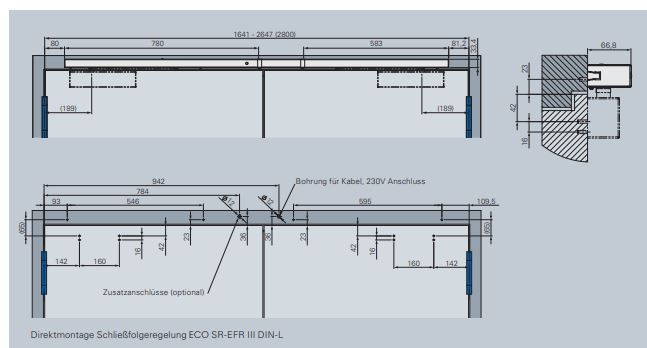

Montage der Anlage: nur auf Bandseite
Gleitschienen-Schließfolgeregelung: Stellt sicher, dass die Schließfolge von Stand- und Gangflügel in der vorgeschriebenen Reihenfolge erfolgt, d.h. der Gangflügel schließt immer nach dem Standflügel.
Elektromagnetische Feststellung: Im Gang- und Standflügel. Beim Öffnen des Gangflügels wird dieser elektromagnetisch festgestellt. Wird zusätzlich der Standflügel geöffnet, so wird dieser ebenfalls elektromagnetisch festgestellt. Gleichzeitig wird die integrierte Schließfolgeregelung aktiviert, diese arretiert den Gangflügel. Der Gangflügelmagnet schaltet ab, beide Türflügel bleiben offenstehen.
Geprüft nach:EN 1155 und EN 1158 und zugelassen vom DIBt.
Anwendungsgebiete
Für Rauch- und Brandschutztüren zugelassen.
Gleitschiene mit elektromagnetischer Feststellung und Integriertem Rauchmelder mit Netzgerät.
Für Rechte und Linke Anschlagtüren wählbar
Für alle ECO Newton Gleitschienentürschließer geeignet
Ausführung:
- ECO Typ 5030052223 oder 5030052225
- ECO Gleitschiene SR-EFR III BS o. Hebelarm
- DIN LS und DIN RS Türen wählbar.
- Oberflächen RAL 9006 ECO silber
- Für Montage auf Bandseite
